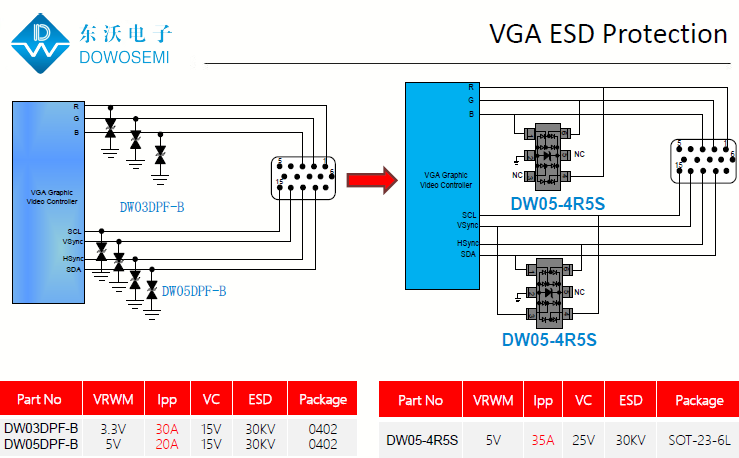

東沃電子設計的VGA接口ESD靜電浪涌防護方案，如下圖：

從VGA接口ESD靜電浪涌防護方案圖中可以看出，選用了東沃自主研發、生產、銷售的TVS二極管陣列DW03DPF-B（0402封裝）、DW05DPF-B（0402封裝）、DW05-4R5S（SOT-23-6L封裝），方案符合IEC61000-4-2 4級，接觸放電：8KV，空氣放電：15KV。針對VGA接口ESD靜電浪涌防護，有很多設計保護方案。具體選用哪種，還需要結合電路的保護需求來決定。

想了解更多有關VGA接口ESD靜電浪涌防護方案、TVS二極管和TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！方案設計、EMC測試、樣品供應、器件定制，東沃電子一站式為您服務！
