10G（萬兆）以太網口ESD靜電浪涌保護方案
發表日期：2020-06-11來源：www.jialianjaosu.com瀏覽：2478

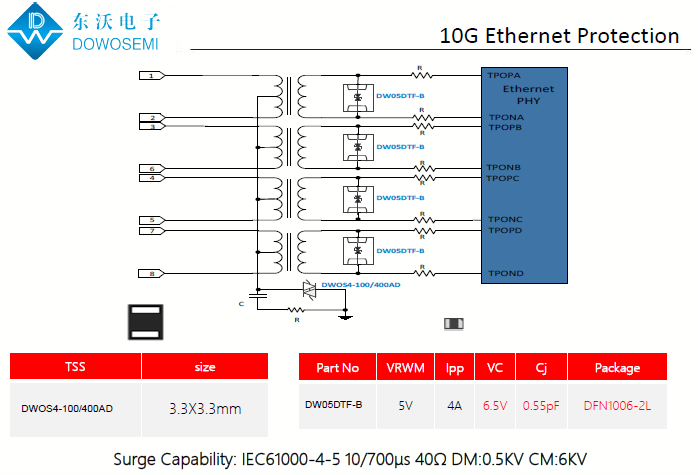

東沃電子10G（萬兆）太網口ESD靜電浪涌保護方案，如下圖：
從10G（萬兆）以太網口ESD靜電浪涌保護方案圖中可以看出，電路保護器件選用的是東沃自主研發、生產、銷售的半導體放電管DWOS4-100/400AD、ESD靜電保護二極管DW05DTF-B（DFN1006-2L封裝）。東沃電子技術團隊設計的10G（萬兆）以太網口ESD靜電浪涌保護方案滿足IEC61000-4-510/700μs 40Ω DM:0.5KV CM:6KV。
想了解更多有關10G（萬兆）以太網口ESD靜電浪涌保護方案、ESD靜電保護二極管型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！方案設計、EMC測試、樣品供應、器件定制，東沃電子一站式為您服務！
