無人機不僅以高科技、低成本的方式實現人們的“飛行夢想”，同時也以“俯瞰”的視角記錄著我們的日常生活。在5G和人工智能的技術浪潮中，無人機迎來新的機遇，比如要更快地實現影像數據的傳輸，進一步擴大無人機的飛行距離和控制范圍等。無人機是由飛機機體、飛控系統、數據鏈系統、發射回收系統、電源系統等組成的。無人機及其遙控器有多個端口（接口），比如USB Type-C接口（供電池充電）、通信天線端口、SD存儲卡端口（用于保存照片/視頻）等等。當無人機運行工作時，這些通信數據端口（接口）很容易受到ESD靜電放電事件的威脅，損壞無人機內部復雜的電路，導致故障，甚至造成嚴重的人身傷害或財產損失?？梢姡瑹o人機ESD靜電放電防護至關重要，不容忽視。接下來，東沃電子技術從無人機USB Type-C充電接口、通信天線端口和SD存儲卡端口進行ESD靜電放電保護方案設計及ESD二極管選型推薦詳解。

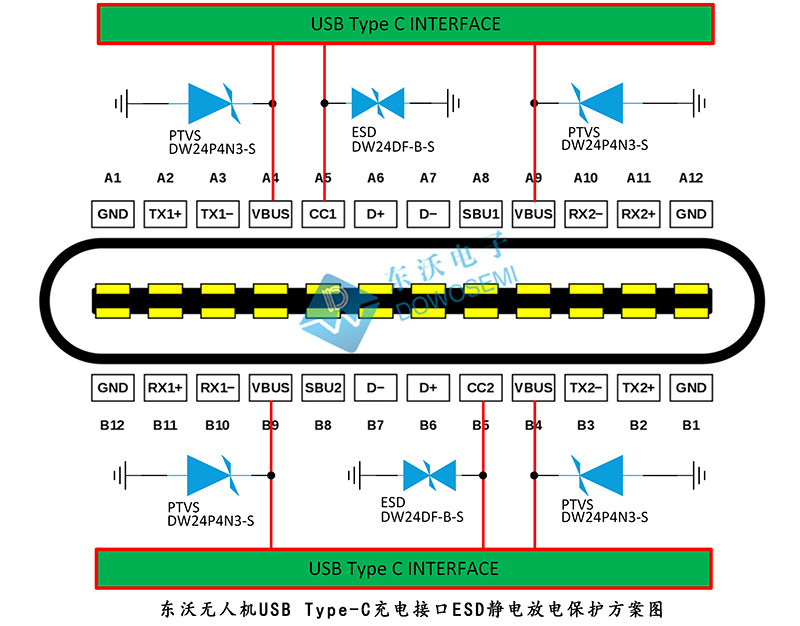

無人機USB Type-C充電接口ESD靜電放電保護方案圖

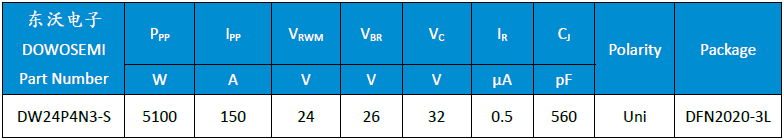

USB Type-C接口可以利用USB供電（USB PD),提供高達100W功率、5A電流和20V電壓,支持快速充電。如果不需要USB PD，也可以使用接口線VBUS進行充電，支持5V/3A，提供15W 功率。在USB Type-C充電接口配置中，需要對VBUS和CC引腳都進行靜電保護。VBUS線靜電保護東沃電子技術推薦選用ESD二極管DW24P4N3-S，工作電壓24V、擊穿電壓26V、峰值脈沖電流150A、鉗位電壓32V、DFN2020-3L小型封裝，符合IEC 61000-4-2 (ESD)±30kV（空氣）/±30kV（接觸）標準。

在 USB Type-C接口中，CC引腳有兩個，一個用于方向檢測，另一個用于啟動功率傳輸。由于VBUS引腳位于CC引腳旁邊，距離非常近，極易發生接觸短路。如果VBUS引腳中存在電壓浪涌，那么CC引腳也容易受到浪涌的影響。保護CC引腳，東沃電子技術推薦選用ESD二極管DW24DF-B-S，工作電壓24V，擊穿電壓26.7V、峰值脈沖電流9A、鉗位電壓39V、動態電阻低至0.2Ω，保證CC信號完整性。同時，DW24DF-B-S符合IEC 61000-4-2 (ESD)±30kV（空氣）/±30kV（接觸）標準，采用DFN1006-2L超小型封裝，節省安裝空間。

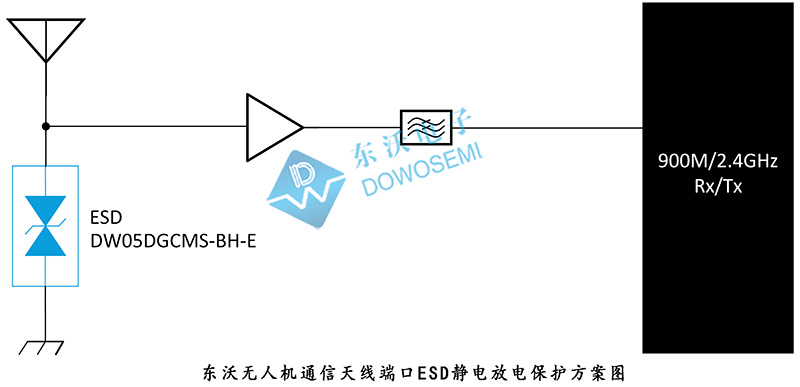

無人機通信天線端口ESD靜電放電保護方案圖

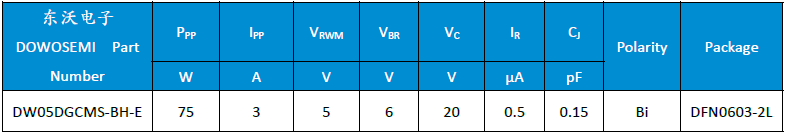

無人機是通過無線電頻率（需要天線來發送、接收無線電信號）與其遙控器進行通信，一般使用900MHz至2.4GHz傳輸信號來進行無線電和GPS通信的。因此，無人機天線接口靜電防護需要選用超低結電容ESD靜電保護器件來保證高頻信號的完整性。在無人機通信天線端口ESD靜電放電保護方案中，東沃電子技術推薦選用超低電容ESD二極管DW05DGCMS-BH-E，結電容只有0.15pF，在抑制ESD靜電的同時為無線信號的可靠傳輸提供保障。同時，DW05DGCMS-BH-E符合IEC 61000-4-2 (ESD)±12kV（空氣）/±12kV（接觸）標準，采用DFN0603-2L超小型封裝，節省安裝空間。

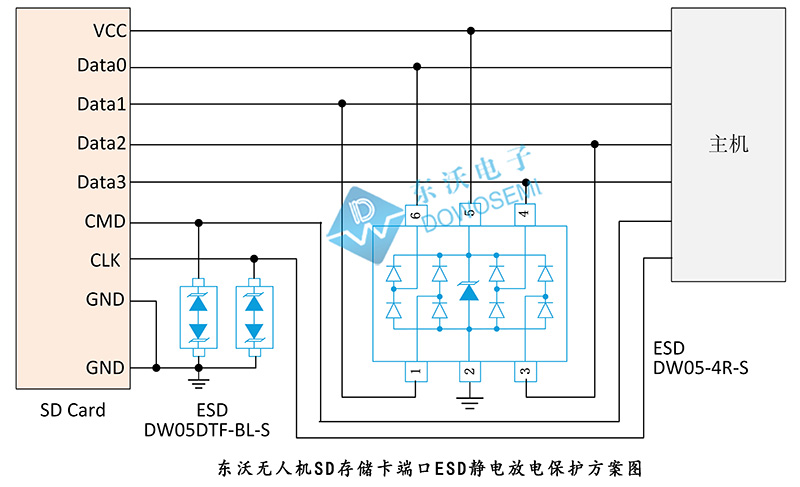

無人機SD存儲卡端口ESD靜電放電保護方案圖

由于SD存儲卡插槽中有裸露的引腳，極易受到ESD靜電放電的影響。從東沃無人機SD存儲卡端口ESD靜電放電保護方案圖可知，東沃電子推薦選用ESD二極管DW05-4R-S，為4個I/O 提供保護，每條數據線路的典型結電容僅為0.75pF，為高速圖像數據傳輸?shù)耐暾蕴峁┝吮Ｕ?。時鐘接口部分，東沃電子技術推薦選用DW05DTF-BL-S，0.9pF超低結電容，保證時鐘頻率傳輸可靠性，同時符合 IEC 61000-4-2 (ESD)±15kV（空氣）/±15kV（接觸）標準。

以上是無人機通信數據端口ESD靜電放電保護典型方案圖，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！東沃無人機通信數據端口ESD靜電放電保護電路圖中選用到的ESD二極管DW24P4N3-S、DW24DF-B-S、DW05DGCMS-BH-E、DW05-4R-S、DW05DTF-BL-S，已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：136 7581 6901（微信同號）朱工
