直插式壓敏電阻選用選型，其中壓敏電壓是重要參數之一，也是壓敏電阻選型過程中第一步需要確認的參數值。那么，金屬氧化物壓敏電阻選型，壓敏電壓該如何計算呢？接下來，壓敏電阻廠家東沃電子關于壓敏電壓的問題，詳細闡述一下。

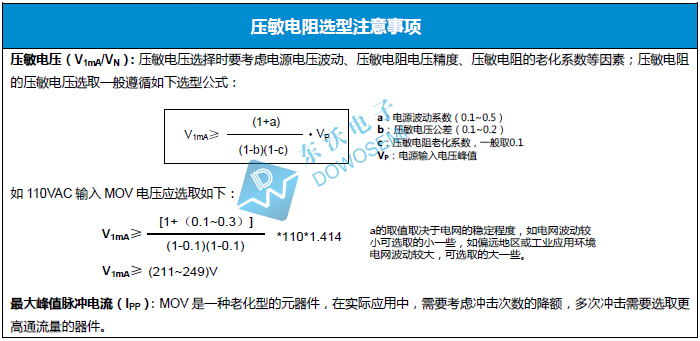

如上圖，可知，壓敏電阻電壓選擇時，要考慮電源電壓波動、MOV電壓精度、MOV老化系數等因素。具體MOV選型公式，如上圖。當然，在實際應用中，很多客戶仍然不太明白壓敏電阻MOV選型技巧，往往更愿意咨詢有選型服務支持的MOV廠家。東沃電子工程師，熟練掌握各種電路保護器件選型技巧，同時，有著豐富的實際保護方案設計經驗和優質的服務，為電路安全保駕護航。

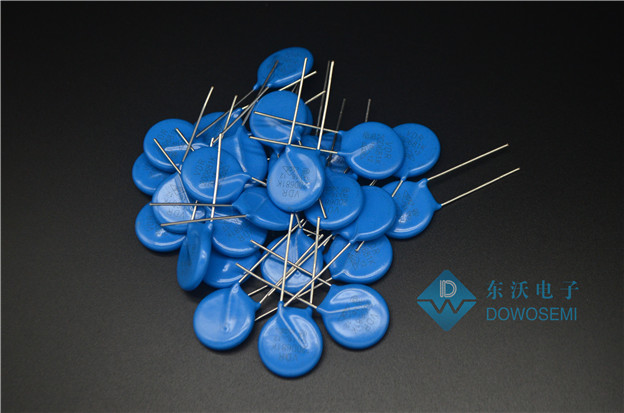

直插式壓敏電阻，根據陶瓷直徑大小分，有5mm、7mm、10mm、14mm、20mm、25mm等，也就是常說的05D系列、07D系列、10D系列、14D系列、20D系列、25D系列等MOV，它們之間的區別主要在于陶瓷直徑尺寸越大，浪涌防護能力就越強。查看東沃電子壓敏電阻MOV產品手冊可知，壓敏電壓有：18V（15-21.6）、22V（19.5-26）、27（24-31）V、33（29.5-36.5）V、39（35-43）V、47（42-52）V、56（50-62）V、68（61-75）V、82（74-90）V、100（90-110）V、120（108-132）V、150（135-165）V、180（162-198）V、200（185-225）V、220（198-242）V、240（216-264）V、270（243-297）V、300（270-330）V、330（297-363）V、360（324-396）V、390（351-429）V、430（387-473）V、470（423-517）V、510（459-561）V、560（504-616）V、620（558-682）V、680（612-748）V、750（675-825）V、780（702-858）V、820（738-902）V、910（819-1001）V、1000（900-1100）V、1100（990-1210）V、1200（1080-1320）V、1400（1260-1540）V、1600（1400-1760）V、1800（1620-1980）V。

那么，220V電壓的壓敏電阻（MOV）型號有哪些？220V壓敏電阻怎么選擇？這里所說的220V電壓，指的是MOV的壓敏電壓。查看各系列直插壓敏電阻MOV產品手冊可知，壓敏電壓220V的壓敏電阻型號有：

1）標準型壓敏電阻MOV：05D221K、07D221K、10D221K、14D221K、20D221K、25D221K。

2）高浪涌型壓敏電阻MOV：05D221KJ、07D221KJ、10D221KJ、14D221KJ、20D221KJ、25DD221KJ。

壓敏電阻14D221K和25D221K這兩者之間有什么區別呢？具體參數如下：

1）14D221K壓敏電阻參數

壓敏電壓：220（198-242）V
交流電壓：140V
直流電壓：180V
鉗位電壓：360V
峰值脈沖電流：50A
耐受浪涌電流：4500A
額定功率：0.6W
結電容：830pF

2）25D221K壓敏電阻參數

壓敏電壓：220（198-242）V
交流電壓：140V
直流電壓：180V
鉗位電壓：360V
峰值脈沖電流：150A
耐受浪涌電流：15000A
額定功率：1.2W
結電容：2900pF

通過對比發現，14D221K和25D221K的壓敏電壓、交流電壓、直流電壓和鉗位電壓是相同的，25D221K的峰值脈沖電流、耐受浪涌電流、額定功耗、結電容都比14D221K大很多。那么，使用哪個型號的壓敏電阻，還需要根據電路的情況和保護需求來決定。關于220V電壓壓敏電阻就分享到這兒，想了解更多有關壓敏電阻選型、型號、參數、價格、樣品等信息，隨時咨詢廠家東沃電子DOWOSEMI：136 7581 6901（微信同號） 朱工
