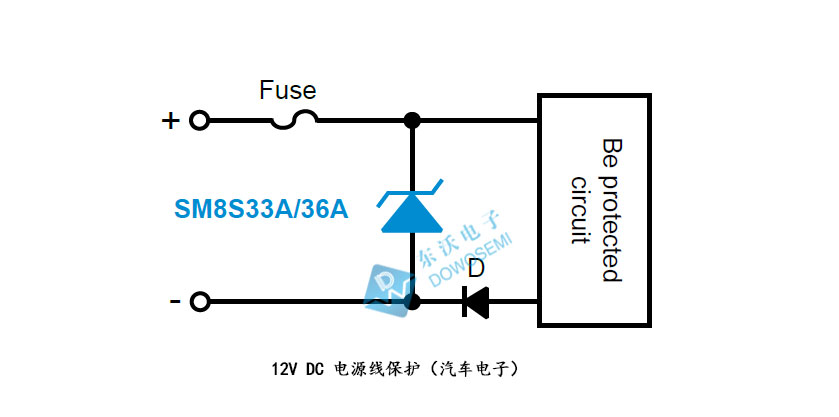

關于12V DC電源線上過電壓浪涌防護，之前也科普過幾個方案。不可否認，12V DC電源線保護方案有很多，接下來，要分享的是汽車電子12 V DC電源線保護方案，如下圖：

從圖中可以看出，選用的是汽車級瞬態抑制TVS二極管SM8S33A、SM8S36A來為12V DC電源線保駕護航。SM8S33A、SM8S36A是SM8S系列型號之一，DO-218AB封裝，6600W峰值脈沖功率，玻璃鈍化芯片；滿足ISO 7637-2 5a/5b 和ISO 16750拋負載測試要求；符合AEC-Q101認證標準；TJ = 175℃，適用于高可靠性和汽車要求；低正向壓降和低漏電流；優秀的鉗位電壓能力、快速的響應速度。有關SM8S33A、SM8S36A具體參數情況如下：

1）瞬態抑制二極管SM8S33A參數：

最小擊穿電壓：36.70V
最大擊穿電壓：40.60V
工作電壓：33V
鉗位電壓：53.3V
測試電流：5.0 mA
漏電流：150uA
峰值脈沖電流：124A

2）瞬態抑制二極管SM8S36A參數：

最小擊穿電壓：40.00V
最大擊穿電壓：44.20V
工作電壓：36V
鉗位電壓：58.1V
測試電流：5.0 mA
漏電流：150uA
峰值脈沖電流：114A

以上是瞬態抑制TVS二極管SM8S33A、SM8S36A在12V DC電源線保護（汽車電子）的應用。不同的電路保護需求和測試要求，TVS瞬態抑制二極管選型也不一樣。瞬態抑制TVS二極管憑借其獨有的優勢：瞬態功率大、低漏電流、PS秒級響應速度、箝位電壓易控制、高可靠性、擊穿電壓偏差小、小體積安裝方便等優勢，應用于敏感電子產品的防浪涌過電壓保護，在汽車電子、消費類電子、工業設備、家用電器、通訊設備等產品中都能看到它的身影。更多其他防浪涌過電壓防靜電保護方案，可與東沃電子FAE工程師溝通交流，一對一免費咨詢！
