TVS二極管應用于便攜式設備ESD保護,電容值是關鍵

發表日期:2020-02-27瀏覽:1648

眾所周知,便攜式設備中的IC器件大多都是高集成度、小體積產品,精密的加工工藝使得硅晶氧化層非常薄,很容易被擊穿,甚至有的在20V左右就會被損壞。為此,便攜式設備ESD保護顯得十分重要。與其他保護器件相比,TVS二極管是一種十分有效的電路保護器件,具有獨特的優勢。在實際應用中,需要根據不同的保護對象來為TVS二極管選型。因?yàn)?,在不同的端口受到的靜電沖擊可能有所不同,不同保護器件要求的保護程度也會有所差異。接下來,東沃電子將介紹TVS二極管在便攜式設備ESD保護中的應用。


1)按鍵/開關:回路的數據率很低,對保護器件的電容沒有特殊要求,通常用普通的TVS二極管陣列。
2)SIM/天線:有專門為此類端口設計的集ESD/EMI/RFI防護一個芯片的電路保護器件,具體可咨詢東沃電子。
3)電源/充電口:直流回路,在ESD防護中可選用高電容TVS二極管。由于端口可能會受到高能量的沖擊,為此可選用集成了TVS二極管和過流保護功能的保護器件。
4)數據視頻/USB2.0:數據率高達480Mbps,有的視頻數據率可達1G以上,為此要選擇低電容TVS二極管,一般將一個低電容TVS二極管與TV管串聯,以降低整個線路的電容(可低于3pF),以此達到高速率回路的要求。
5)音頻輸入/輸出:音頻回路的信號速率比較低,對保護器件的電容要求不高,一般100pf都可以的。
……

在不同的便攜式設備ESD防護中選擇保護器件時,避免保護器件工作在其設計參數極限附近,同時還要根據保護回路的特征和可承受ESD沖擊的特征選用反應速度足夠快、敏感度足夠高的器件。當然,集成其他功能的器件應當首先考慮。

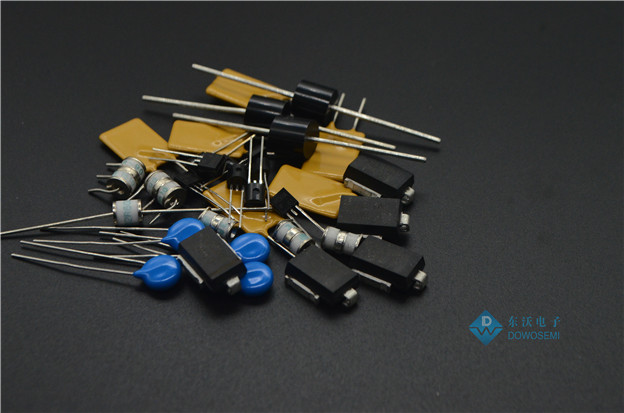

東沃電子DOWOSEMI是一家專業的電路保護器件廠家,保護器件種類繁多,型號齊全。東沃電子能夠提供不同封裝形式的TVS二極管,能夠滿足各種新型便攜式產品高集成度、小型化的要求,不單能夠有效縮小空間,還能夠大大降低成本。東沃電子TVS二極管是便攜式設備ESD防護的最佳選擇,尤其值得注意的是器件的電容值。除了TVS二極管之外,東沃電子自主研發、生產、銷售的器件還包括:ESD靜電保護二極管、壓敏電阻MOV、陶瓷氣體放電管GDT、自恢復保險絲PPTC、半導體放電管TSS,通過UL、TUV、CSA等一系列國際認證,品質卓越、現貨庫存、廠家價格、免費樣品。
