經常有應用工程師詢問：TVS二極管能否替代替換穩壓二極管？接下來，TVS廠家東我電子針對TVS二極管和穩壓二極管這個話題，詳細講解下這兩者的相同點和不同點。

TVS二極管英文名是：Transient voltage suppression diode，也叫瞬態電壓抑制二極管。穩壓二極管英文名是：Zener diode，又叫齊納二極管。由此可知，TVS二極管和穩壓二極管都是二極管的一個種類。

TVS二極管和穩壓二極管相同點：

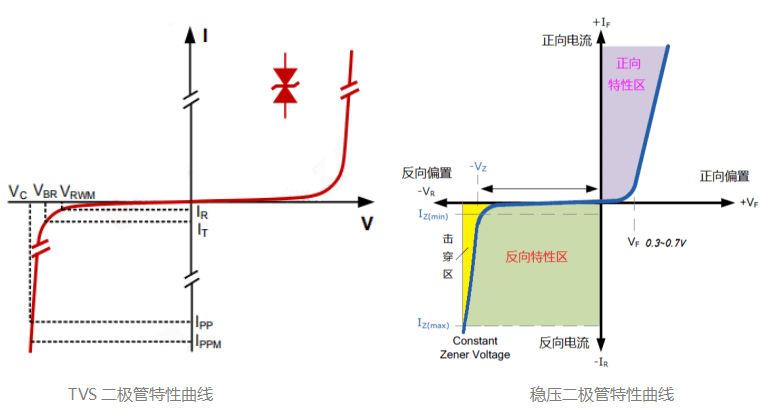

1）TVS二極管和穩壓二極管都是反向接入電路，利用PN結的反向擊穿特性，TVS二極管是雪崩效應，穩壓二極管是齊納隧道效應或雪崩效應。

2）TVS二極管是在穩壓二極管基礎上發展出來的一個產品。

3）TVS二極管和穩壓二極管都可以對電壓進行鉗位。

4）TVS二極管和穩壓二極管在長期運行的電流耐受值基本上是一樣的，且與體積、功耗有關。

TVS二極管和穩壓二極管不同點：

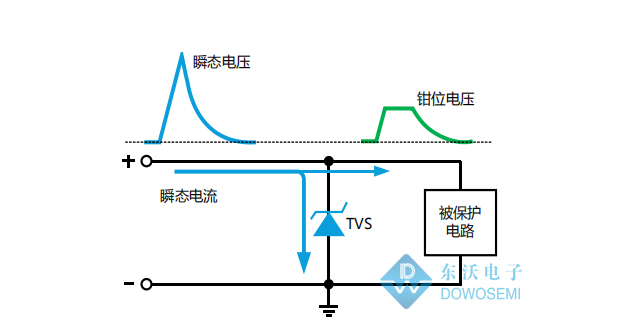

1）從應用上看，TVS二極管大部分時間工作在開路狀態，瞬態高壓到來時才進行鉗位保護；穩壓二極管大部分時間都是處于穩壓擊穿狀態，后端的電壓穩定在一個值。

2）從穩壓值上看，穩壓二極管的Vz一般精度較高，有很多都在1%左右。

3）從響應速度上看，TVS二極管響應速度比穩壓二極管快很多，可達到P秒級別。

4）從物料種類上看，TVS二極管的種類要多于穩壓二極管，有單向、雙向、TVS二極管陣列等；穩壓二極管一般就是穩壓值有高低之分。

5）從通流能力看，TVS二極管通流能力比穩壓二極管大很多，最大可以過幾百A的浪涌電流，穩壓二極管則很小。TVS二極管的峰值功率都在幾百W~幾KW以上，最高可達幾十KW；而穩壓二極管一般都只有幾W。

 6 ）從參數上看，兩者的參數也有很大的差別，選型考慮的點都不一樣。

TVS二極管選型關鍵參數：
VRWM（反向截至電壓）：即通常所說的工作電壓，必須大于此值；
IR（漏電流）：在Vrwm條件下測得的截止狀態電流；
VBR（擊穿電壓）：大于此電壓上限將發生雪崩擊穿，即TVS進入工作狀態；
IPP（峰值電流）：TVS能承受的最大脈沖浪涌電流大??；
VC（鉗位電壓）：TVS發生擊穿時限制電壓的大小即通常所說安全保護電壓。
CJ（結電容）：結電容大小會影響信號傳輸，需具體結合信號類型選擇；

穩壓二極管選型關鍵參數：
VZ（穩定電壓）：指穩壓二極管通過額定電流時兩端產生的穩定電壓值；
IZT（額定電流）：指穩壓二極管產生穩定電壓時通過的電流值；
RZJ（動態電阻）：指穩壓二極管兩端電壓變化與電流變化的比值；
PD（額定功耗）：其數值為穩定電壓VZ和允許最大電流IZM的乘積；
IR（反向漏電流）：指穩壓二極管在規定的反向電壓下產生的漏電流；
綜上所述可知，TVS二極管屬于瞬態保護器件，也就是說只有瞬態高壓到來時才會擊穿保護后端電路，對電壓進行鉗位，電路正常工作時TVS二極管處于高阻態，漏電流IR很小，基本不工作；而穩壓二極管正常工作時就處于擊穿狀態，將電壓穩定在一個值上。從這點上來說，因為作用不同，TVS二極管一般是不能替代替換穩壓二極管工作的。 想了解更多，詳情咨詢東沃電子產品工程師：137 5773 6996（微信同號）余工
