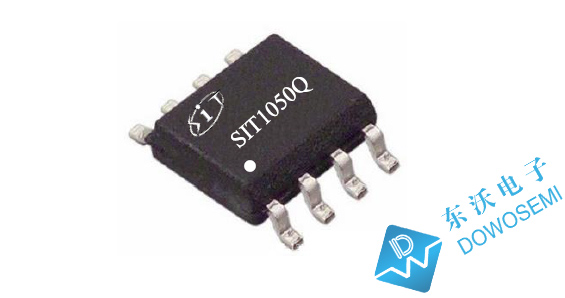

有客戶問：“你們東沃電子代理的SIT1050Q高速CAN總線收發器能夠pin to pin替代NXP品牌TJA1050芯片嗎？”回答這個問題之前，我們先來了解下CAN芯片SIT1050Q相關的知識。東沃電子專業代理的國產芯片SIT1050Q是一款應用于CAN協議控制器和物理總線之間的收發器，5V供電，±40V接口耐壓，可應用于卡車、公交、小汽車、工業控制等領域，速率可達到1Mbps，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?，完全兼容“ISO 11898”標準。 SIT1050Q對應著兩種封裝不同的型號：

1）SIT1050QT，SOP-8封裝，包裝為2500顆/盤；

2）SIT1050QTK，HVSON8 / DFN3*3-8封裝，包裝為5000顆/盤；

SIT1050Q高速CAN總線收發器芯片特點詳解

? 完全兼容“ISO 11898”標準；
? 符合 AEC-Q100 要求；
? 內置過溫保護；
? 過流保護功能；
? 顯性超時功能；
? 靜音模式；
? 未上電節點不干擾總線；
? 至少允許 110 個節點連接到總線；
? 高速 CAN，傳輸速率可達到 1Mbps；
? 高抗電磁干擾能力；
? 提供 HVSON8 / DFN3*3-8，小外形，無引腳封裝。

SIT1050Q高速CAN總線收發器芯片引腳定分布和定義

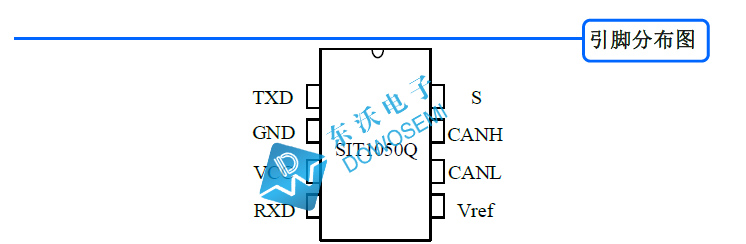

1）SIT1050Q引腳分布圖

2）SIT1050Q引腳定義

TXD：發送器數據輸入端
GND：地
VCC：供電電源
RXD：接收器數據輸出端
Vref：參考電壓輸出
CANL：低電位CAN電壓輸入輸出端
CANH：高電位CAN電壓輸入輸出端
S：高速與靜音模式選擇，低電平為高速

備注：DFN3*3-8/HVSON8 封裝，背面的焊盤與芯片 GDN 引腳是相連的，如需獲得更好的散熱性能，可以將背面焊盤與 PCB 板合適的“地”相連。

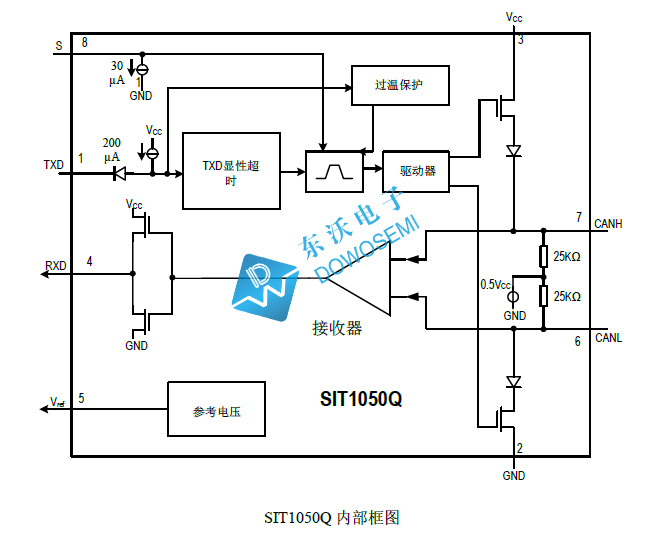

SIT1050Q高速CAN總線收發器芯片功能保護詳解

1）短路保護

SIT1050Q 的驅動級具有限流保護功能，以防止驅動電路短路到正和負的電源電壓，發生短路時功耗會增加，短路保護功能可以保護驅動級不被損壞。

2）過溫保護

SIT1050Q 具有過溫保護功能，過溫保護觸發后，驅動級的電流將減小，因?yàn)轵?qū)動管是主要的耗能部件，電流減小可以降低功耗從而降低芯片溫度。同時芯片的其它部分仍然保持正常工作。

3）顯性超時功能

如果引腳TXD因硬件和（或）軟件應用故障而被強制為永久低電平，內置的TXD顯性超時定時器電路可防止總線線路被驅動至永久顯性狀態(阻塞所有網絡通信)。定時器由引腳TXD 上的負沿觸發。

如果引腳TXD上的低電平持續時間超過內部定時器值( tdom )，發送器將被禁用，驅動總線進入隱性狀態。定時器通過引腳TXD上的正邊沿復位。

4）控制模式

控制引腳S允許選擇兩種工作模式：高速模式或靜音模式。

高速模式是正常工作模式，通過將引腳S接地來選擇。如果引腳S未連接，則它是默認模式。但是，為了確保僅使用高速模式的應用中的EMI性能，建議將引腳S接地。 在靜音模式下，發射器被禁用。所有其他 IC 功能繼續運行。靜音模式通過將引腳S連接到VCC來選擇，并可用于防止由于CAN控制器失控而導致的網絡通信阻塞。

關于CAN總線接口芯片SIT1050Q（SIT1050QT、SIT1050QTK）知識，東沃電子就分享到這兒。 回看文章中開頭提到的問題，查看SIT1050Q和TJA1050產品手冊，仔細對比會發現，國產CAN總線端口芯片SIT1050Q兼容TJA1050，可完美替代，完全兼容“ISO 11898”標準。如還有不懂或想了解更多有關SIT1050Q和TJA1050芯片參數、應用、價格、替代等方面的知識，可咨詢東沃電子銷售工程師：137 5773 6996（微信同號）余工
