VGA接口ESD靜電放電保護 TVS/ESD二極管DW05-4RVLC-E為其護航

發表日期:2023-06-29來源:www.jialianjaosu.com瀏覽:853

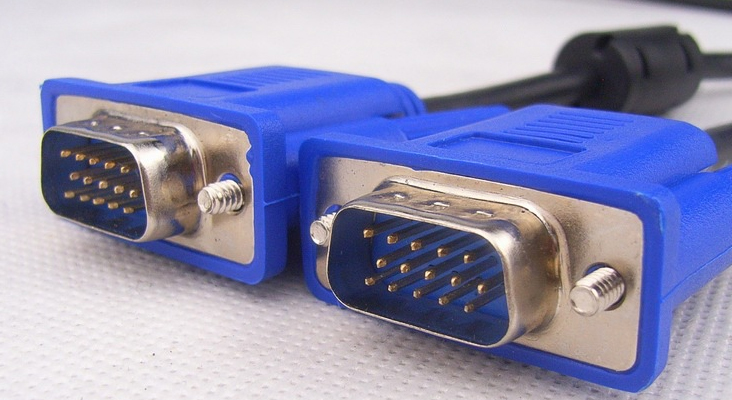

VGA是Video Graphics Array視頻圖形陣列的縮寫,是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口是采用VGA標準輸出數據的專用接口,擁有分辨率高、顯示速率快、顏色豐富等優勢。VGA接口不但是CRT顯示設備的標準接口,同樣也是LCD液晶顯示設備的標準接口,應用范圍極其廣泛。


VGA接口共有15針孔,分成3排,每排5個孔,除了2根NC(Not Connect)信號、3根顯示數據總線和5個GND信號,其他較為重要的是3根RGB彩色分量信號及2根掃描同步信號HSYNC和VSYNC針。VGA接口中彩色分量采用RS343電平標準,RS343電平標準的峰值電壓為1V。VGA接口需要經常性熱插拔,集成度非常高,比較脆弱,很容易受到ESD靜電放電的威脅和破壞。為此,為了實現VGA接口數據傳輸并避免數據缺失的現象,VGA接口靜電放電保護至關重要。針對VGA接口靜電放電保護,電路保護器件生產廠家東沃電子推薦ESD二極管DW05-4RVLC-E為VGA接口保駕護航。

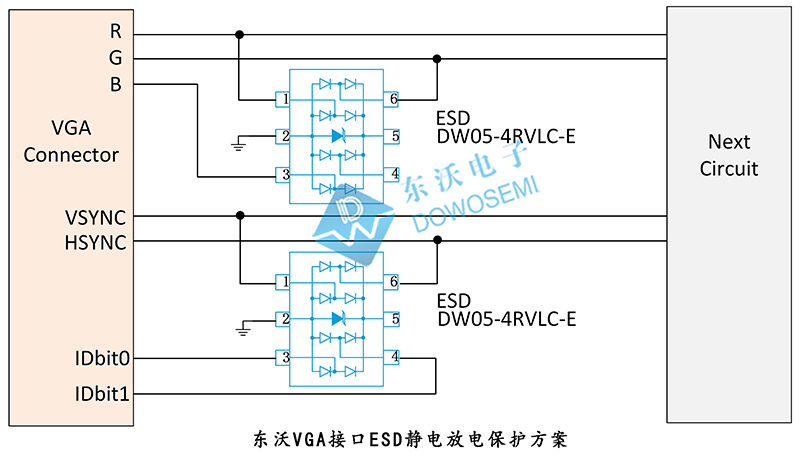

VGA接口ESD靜電放電保護方案圖


VGA接口ESD靜電放電保護方案說明

從方案圖中可知,東沃電子選用集成多路、SOT-23-6L小封裝、導通電壓精度高、響應速度快、鉗位電壓低、低結電容ESD二極管DW05-4RVLC-E做防護,保護VGA接口免遭ESD靜電放電破壞的同時,確保傳輸數據的穩定性和完整性。同時,在不影響數據傳輸?shù)那疤釛l件下,能夠滿足IEC 61000-4-2 Level 4的ESD靜電防護需求,讓后端電路得到全面有效的保護。

測試標準:
IEC 61000-4-2(ESD):20KV(air);12KV(contact)

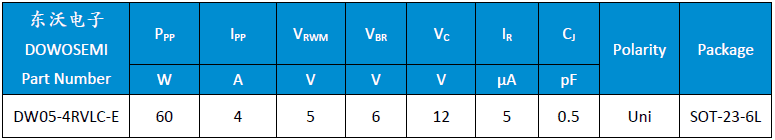

VGA接口靜電保護專用ESD二極管參數

ESD二極管DW05-4RVLC-E具有漏電流小、反應速度快(nS級)、高可靠性等特性,被廣泛應用于安防監控,網絡通訊,汽車電子,白色家電,工業控制等領域的數據信號接口ESD靜電及浪涌防護。查閱東沃電子“ESD-DW05-4RVLC-E Datasheet”產品規格書可知:

>> 峰值脈沖功率 (8/20μs):60W
>> 峰值脈沖電流 (8/20μs):4A
>> 反向工作電壓:5V
>> 最小擊穿電壓:6V
>> 鉗位電壓:12V
>> 漏電流:5uA
>> 結電容:0.5pF
>> ESD符合IEC 61000?4?2 (Air):±20kV
>> ESD符合IEC 61000?4?2 (Contact):±12kV
>> 封裝:SOT-23-6L
>> 工作溫度:?55°C to +85°C
>> 存儲溫度:?55°C to +150°C


以上是東沃VGA接口ESD靜電放電保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的ESD二極管DW05-4RVLC-E,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
