ESD保護器件12V常用型號,有哪些?

發表日期:2021-08-04瀏覽:782

電路保護器件選型,對于新老硬件電子工程師來說,可以不精通,但要熟練。只要是電子設備類產品,雷擊、浪涌、過電壓、過電流或靜電防護,是必不可缺少的。不同的電子設備產品,防護目的和EMC測試要求不同,所選用的電路保護器件也是有差異的。電路保護器件選型,是一門學問。那么,ESD二極管,靜電防護專用元器件,該如何選型呢?12V電壓的ESD保護器件型號有哪些呢?


ESD保護器件參數詳解

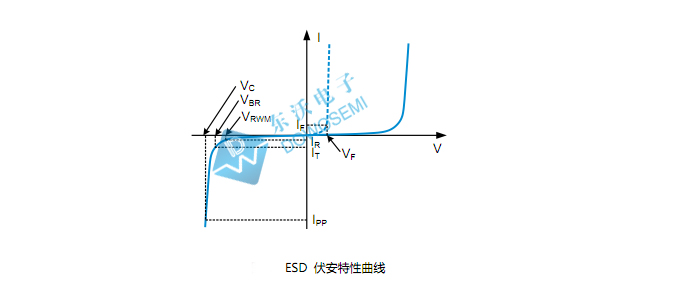

ESD保護器件選型技巧有很多,不管如何,萬變不離其宗。ESD保護器件的工作電壓、鉗位電壓、擊穿電壓、漏電流、峰值脈沖電流、結電容等等,是硬件電子工程師尤其要關注的參數。

1)工作電壓:允許長時間連續施加在ESD保護器件兩端的電壓,此時ESD是不導通不工作的,保持高阻狀態;
2)鉗位電壓:ESD保護器件流過峰值脈沖電流時,其兩端呈現的電壓,超過此電壓,ESD保護器件可能永久性損壞;
3)擊穿電壓:ESD保護器件開始工作時的導通電壓;
4)漏電流:在指定的直流電壓下,通過ESD保護器件的電流,漏電流越小,對保護電路的影響也就越小;
5)峰值脈沖電流:在8/20μs的波形下測量的;
6)結電容:在給定電壓、頻率條件下測得的值,此值越小,對被保護的信號傳輸影響越小;相同電壓的ESD保護器件,芯片面積越大結電容越大;相同芯片面積的ESD保護器件,工作電壓越高結電容越低;

12V電壓ESD保護器件

ESD保護器件工作電壓是根據IC工作電壓設計的,主要有2.8V、3V、3.3V、5V、12V、15V、18V、24V、36V等等。很多客戶前來東沃電子詢料,都是直接根據ESD工作電壓來詢料的。有12V電壓ESD保護管嗎?12V電壓ESD保護器件型號,有哪些?

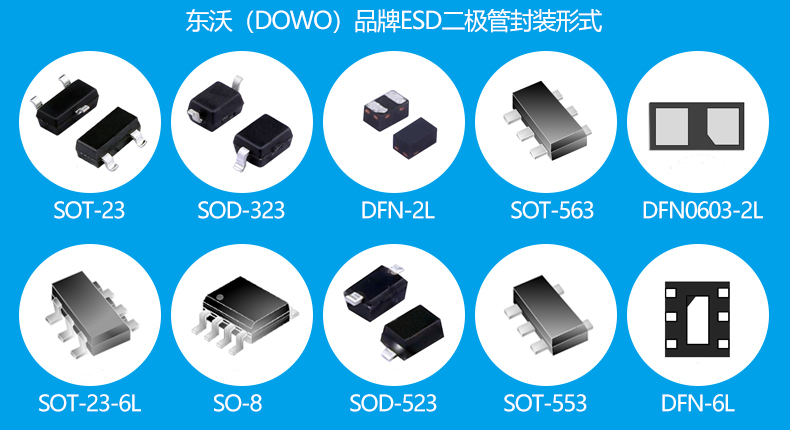

以國內專業的ESD品牌廠家東沃電子供應的ESD靜電保護器件為例,12V電壓ESD保護器件型號有:DW12DLC-B-S、DW12D-B-S、DW12DLV-S、DW12D3HP-S、DW12D5-E、DW12D5-S、SM712、DW12M2T-B-S、DW12M2T-S、DW12L-S、DW12R-S、DW12DF-B-E、DW12DRF-B-E、DW12P4N-S、DW12DP-S、DW12DF-01-E、DW12DF-S、DW12DF-E、DW12DS-B-E、DW12P4N3-S……

當然,東沃ESD保護器件新產品也在不斷研發之中,想了解更多有關ESD靜電保護器件,可隨時咨詢:136 7581 6901(微信同號)朱經理!
